开关电源EMC噪声分析

开关电源属于电子产品中应用很广的模块，由它造成的EMC问题一直以来都困扰着我们，今天我们就来分析下开关电源的EMC噪声是如何造成的。

一、认识辐射根源

变化的电场产生变化的磁场，电磁辐射的本质是电路上存在交变的电场，所以一般我们在分析电路噪声的时候，优先关注电路上波动的电信号，分别是变化的电压①dv/dt和变化的电流②di/dt。

二、开关电源的辐射源头

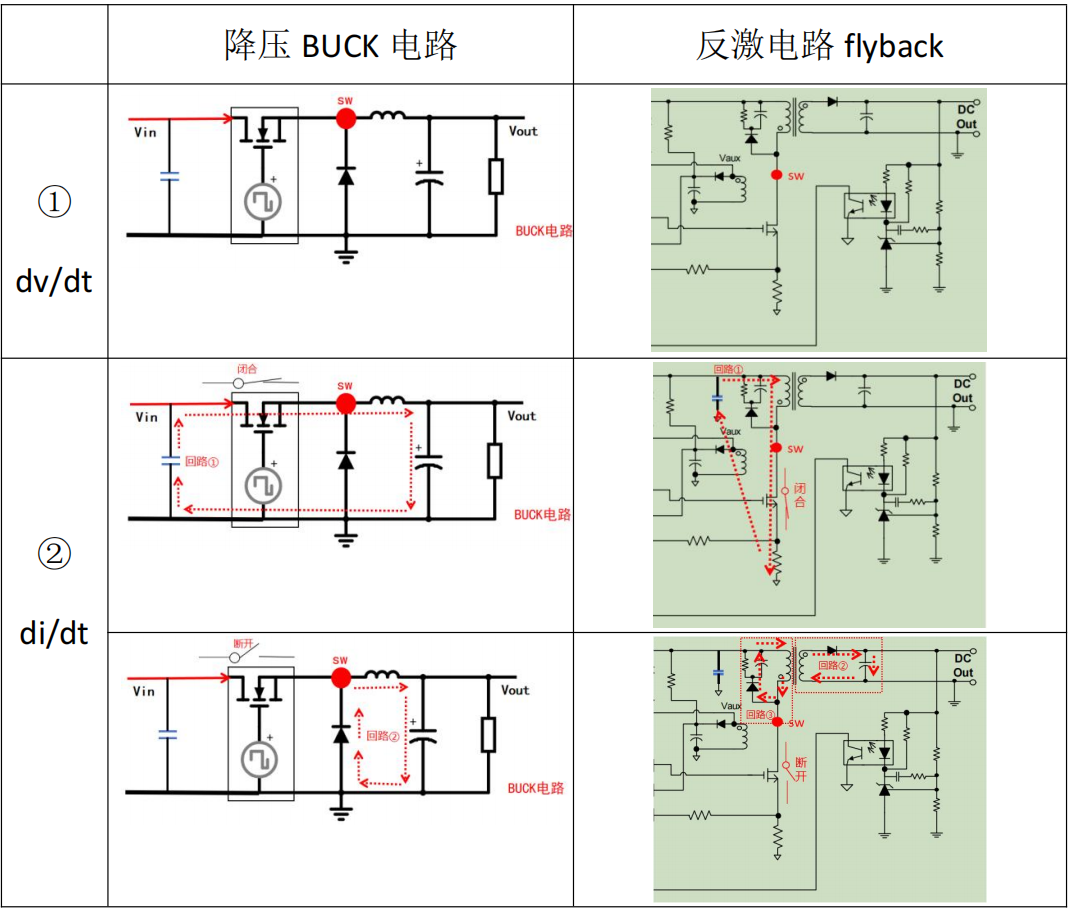

    开关电源BUCK电路和反激电路flyback的①dv/dt和②di/dt高频噪声分布情况如下表所示：

由表格可知，噪声源头①dv/dt的主要位置为开关管SW位置，在开关管开断瞬间，会出现电压从输入电压Vin跳变到0V，又从0V跳变到Vin的情况。

噪声源头②di/dt为高频噪声电流回路，

（1）在BUCK电路中，开关闭合情况下，高频电流回路①为输入电容-->电感-->输出电容-->输入电容；开关断开情况下，高频电流回路②为电感-->输出电容-->续流二极管-->电感；

（2）在反激电路flyback中，开关闭合情况下，高频电流回路①为输入电容-->一次侧线圈-->MOS管-->输入电容；在开关断开情况下，高频电流回路②为副边线圈-->二极管-->输出电容-->副边线圈；高频电流回路③为一次侧线圈-->RCD吸收电路-->原边线圈。

三、EMC对策

    当明确了EMC噪声源头，我们就可以做针对性的电路调整以及制定滤波方案。有具体开关电源EMC问题，随时联系我们。
