一、辐射三要素
对于EMC问题分析来讲，始终围绕三要素：
干扰源，耦合路径，敏感设备

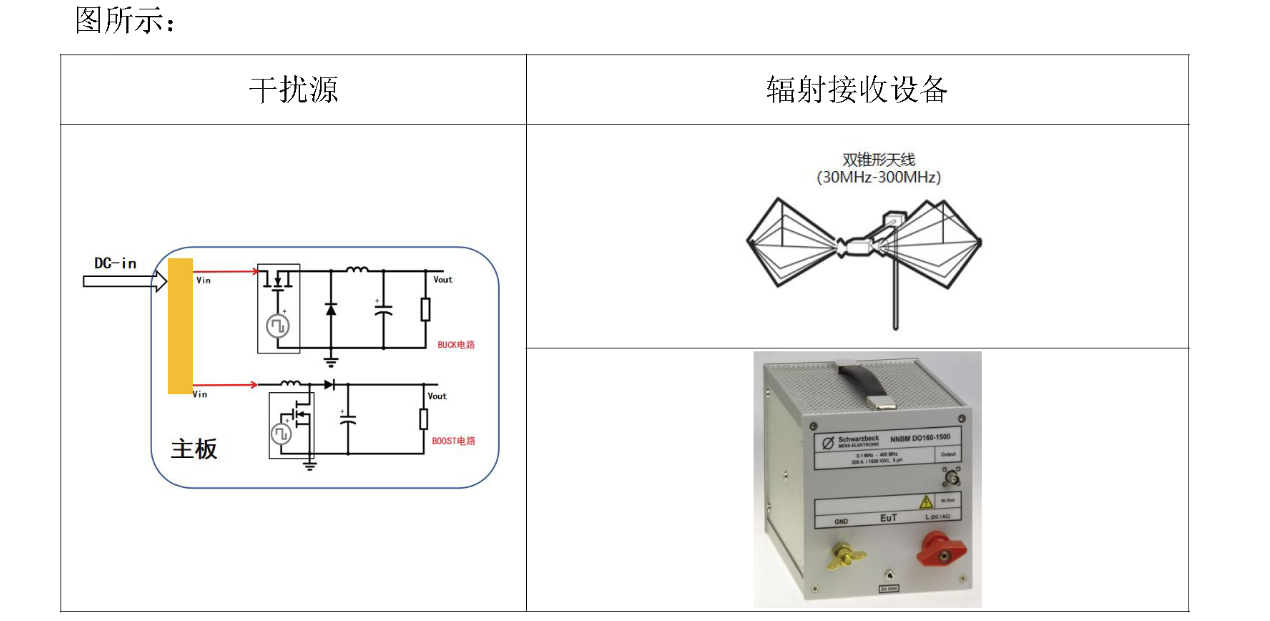

对于电源辐射问题，干扰源主要是电路上的DCDC电源模块，耦合路径为电源线束以及与PCB主板相连的其他线束，敏感源主要为接收天线和传导接收LISN设备，如下图所示：
二、整改分析与案例
针对EMI干扰问题，始终围绕干扰源和耦合路径，从源头抑制干扰，在路径上截断辐射。

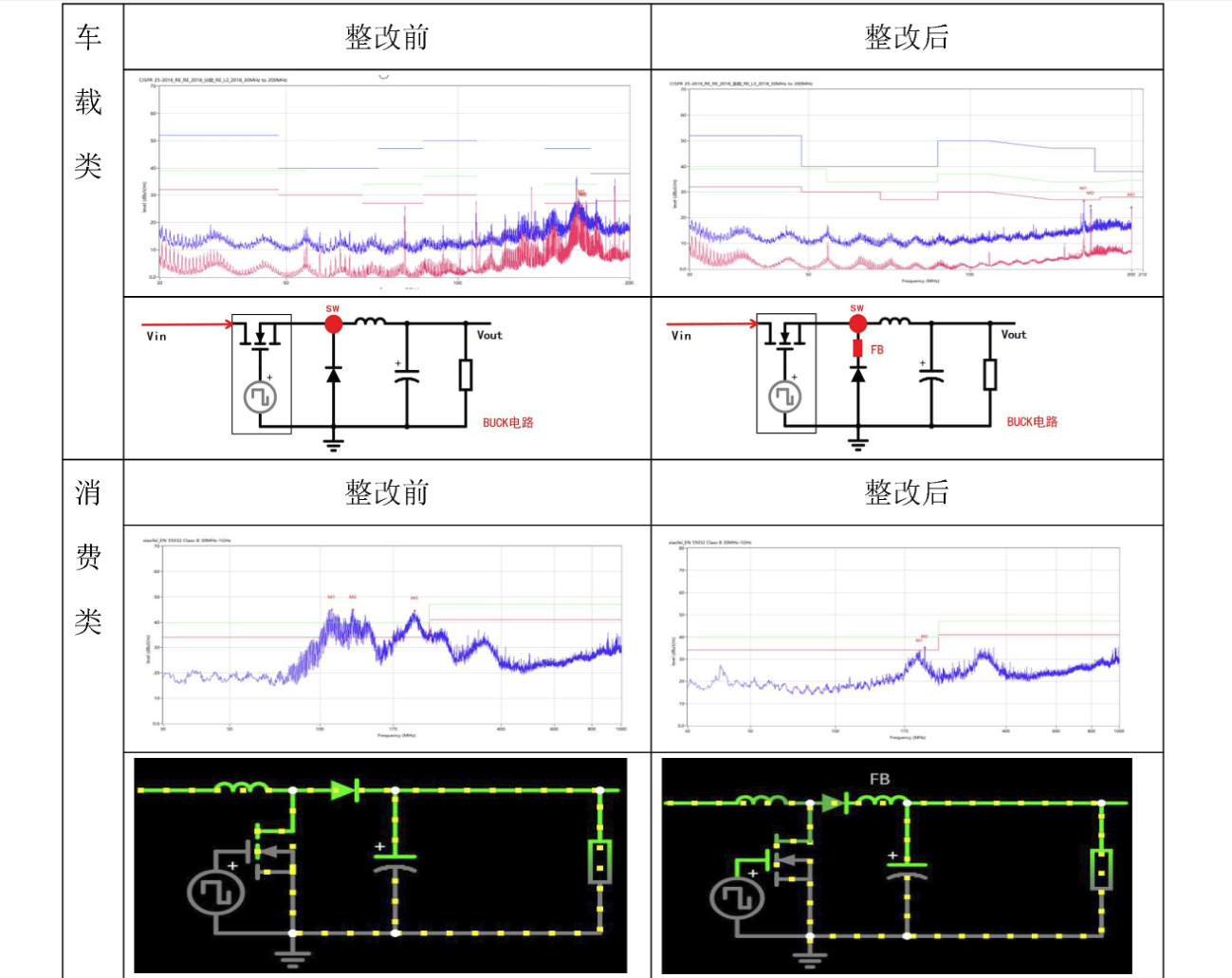

方案一：从源头抑制干扰

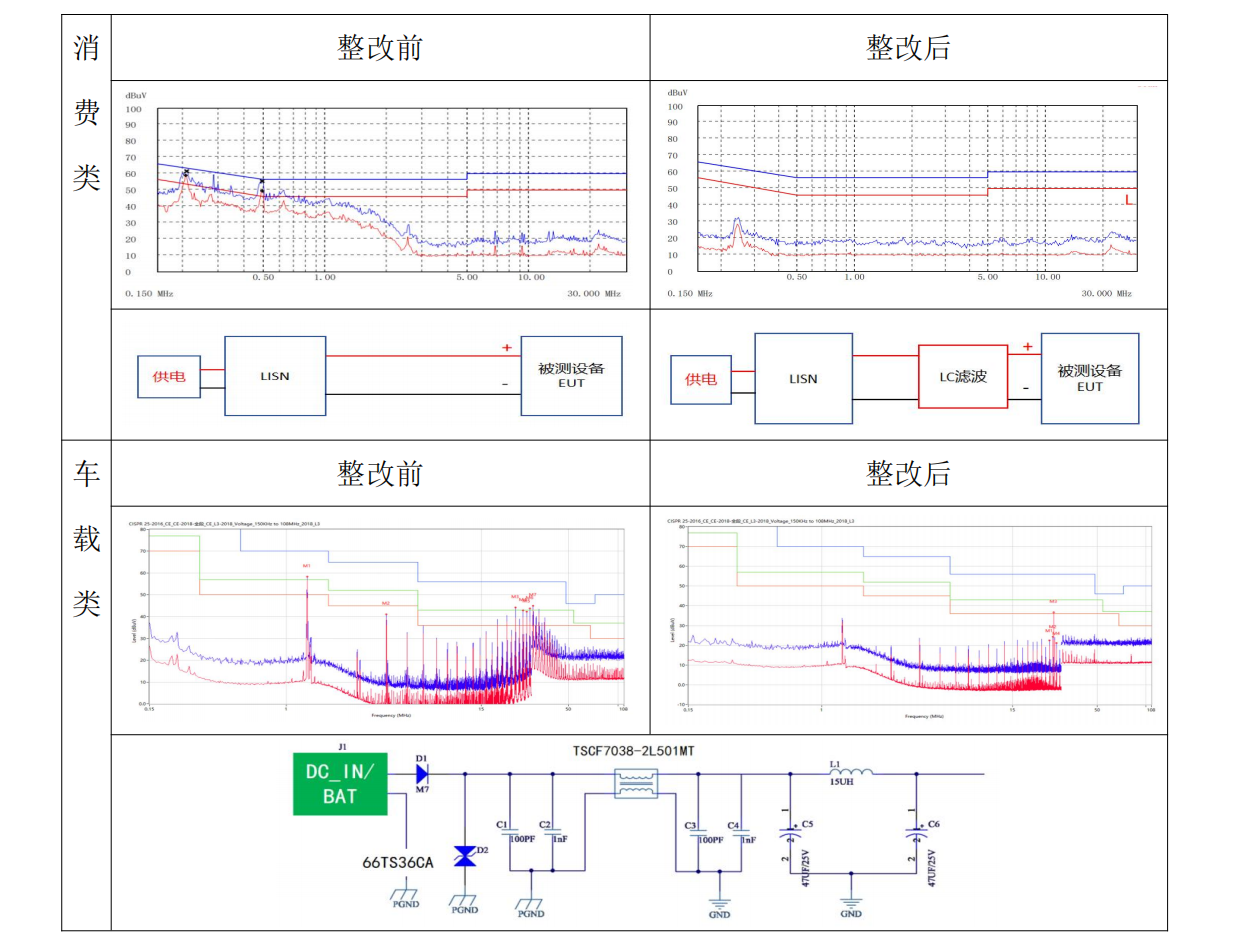

方案二：从路径上截断辐射
三、整改方案汇总
①围绕干扰源：在电源输入与输出增加滤波--磁珠与高频电容
②围绕辐射路径：传导类--电感与电容（LC滤波、π型滤波）
辐射类--大电流共模滤波器
